AI供电革命拐点：垂直供电(VPD)如何打破物理极限？

在AI算力狂飙的今天，芯片性能的每一次跃升，都在挑战物理世界的极限。当我们将目光聚焦于算力集群时，往往惊叹于GPU的庞大参数和万卡互联的宏大叙事。然而，在主板那方寸之间的“微观战场”上，一场关乎算力生死的供电革命正在悄然发生。随着AI大模型向多模态、十万亿参数迈进，单颗GPU的功耗正以前所未有的速度飙升。当芯片所需的电流突破千安培大关，传统的供电方式已经彻底“撞墙”。为了喂饱这些“超级电老虎”，英伟达等巨头正联手掀起一场从2D到3D的供电重构——垂直供电技术(VPD，Vertical Power Delivery)应运而生。今天，我们就来硬核拆解这项被誉为下一代AI算力“唯一解”的供电黑科技。

01 供电绝境：传统“横向供电（LPD）”为什么失效了？

在过去很长一段时间里，服务器主板一直沿用着传统横向供电(LPD，Lateral Power Delivery)架构。顾名思义，这种架构将多相稳压模块(VRM)或负载点电源(POL)一圈一圈地摆放在GPU芯片的四周。电流就像是在主板表面跑“横向马拉松”，顺着铜箔走线长途跋涉送入芯片内部。在低功耗时代，这套方案运行良好。但到了AI时代，新一代GPU(如未来的Rubin架构)的核心电压虽不到1V，但所需电流却激增至2000安培到5000安培，未来甚至可能攀升至10000安培！在如此恐怖的电流洪流下，传统的LPD架构面临三大致命痛点：

• 痛点一：“大塞车”带来的惊人热损耗。 几千安培的电流在主板上只要横向走个一两厘米，就会因为物理阻抗产生极其恐怖的发热损耗（I²R铜损）和线路压降。这不仅白白浪费了电能，还让主板面临被“烤化”的风险。

• 痛点二：瞬态响应极差。 AI计算忽高忽低，需要电流在微秒间瞬间爆发。漫长且曲折的横向供电路径会产生额外的寄生参数，导致电流“随叫随到”的瞬态响应能力大幅劣化，根本喂不饱饥渴的AI芯片。

• 痛点三：主板正面“没地盘”了。 如今的GPU四周，必须紧密贴合极其昂贵的高带宽显存(HBM)以保证数据吞吐。芯片周边的物理空间已经被彻底锁死，根本没有多余的“领空”再去摆放庞大的电源模块。横向走不通，逼得业界不得不去寻找一条全新的立体出路。

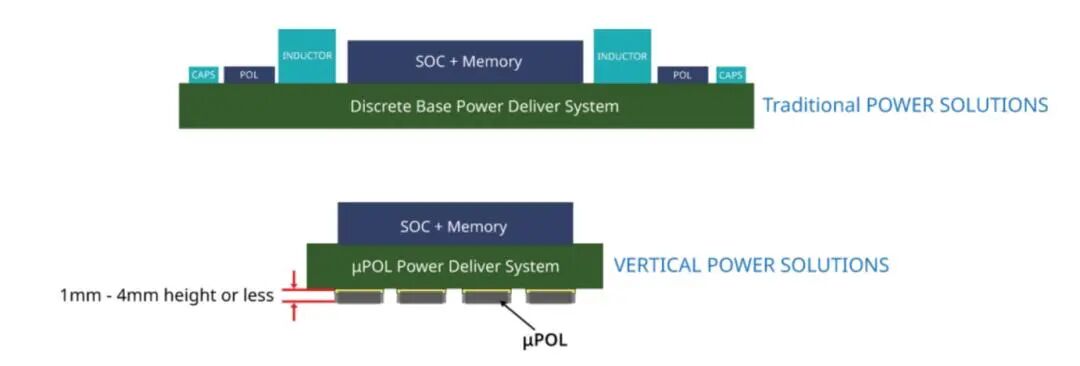

传统供电方案和垂直供电方案

02 终极黑科技：VPD垂直供电的“暴力工程美学”

既然四周放不下，横向走又损耗大，电源模块还能放在哪？工程师们给出了一个极具“暴力美学”的答案：把它塞到GPU的肚子底下去！

这就是垂直供电技术(VPD)。VPD的具体实现方式，是直接将供电模块(VRM/POL)安装在PCB主板的背面，正对着上方GPU的位置。

这样一来，电流的路径发生了革命性的变化：它不再是在主板表面“横向”爬行，而是从主板背面直接“垂直穿透”PCB板，像坐电梯一样瞬间直达GPU核心。这个极其巧妙的三维空间设计，带来了降维打击般的优势：

1、供电路径缩短至毫米级： 极短的直线距离天然降低了电阻，几乎消除了长距离传输的I²R损耗。这让整个供电网络的阻抗降到最低，使供电效率硬生生地额外跃升了5%。

2、极致的瞬态响应： 极短的路径意味着极低的寄生电感。当AI芯片在毫秒级脉冲下“狂抽电”时，VPD架构能做到电流的“随叫随到”，实现了最优的瞬态响应，完美支撑大模型训练与推理的高并发需求。

3、彻底解放主板正面“领空”： 供电模块移到背面后，GPU周围的VIP座位全被释放出来。这为下一代芯片集成更宽、更多的HBM4高带宽显存提供了宝贵的物理空间。

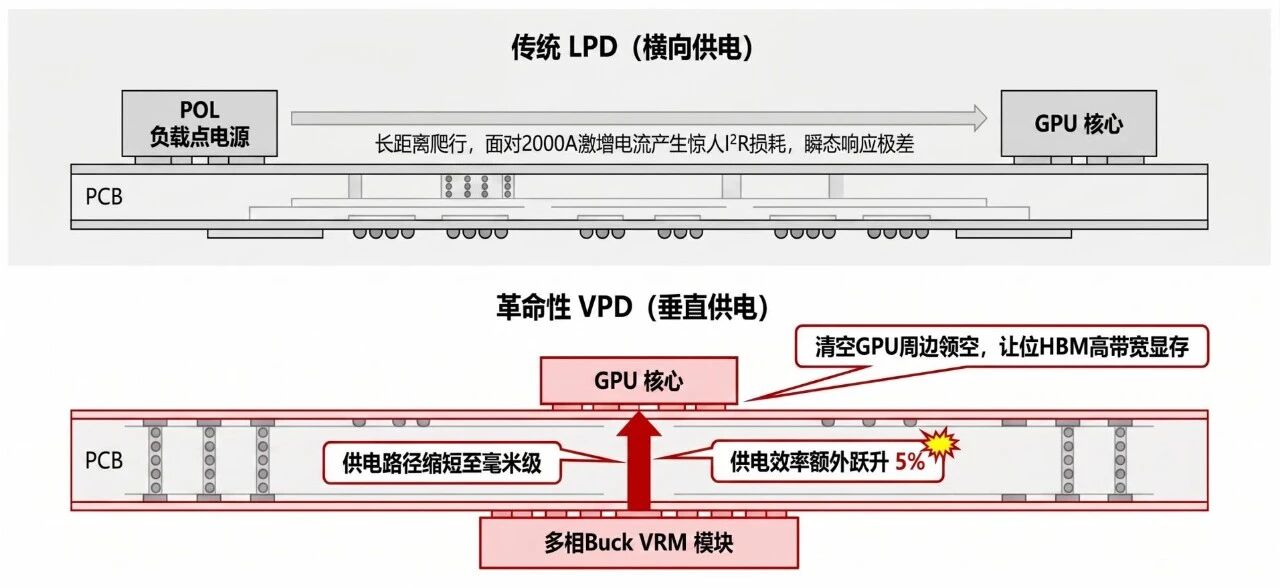

传统LPD与VPD的3D结构/路径对比图

03 行业共识：下一代AI算力的“入场券”

VPD技术绝不是停留在实验室里的概念，它已经成为通向下一代超级算力集群的确定性方案。在今年的CES大会及行业峰会上，业界已明确英伟达下一代的Rubin架构将全面采用VPD垂直供电技术。而在广阔的产业生态中，不仅仅是英伟达，包括英特尔、AMD、谷歌，以及国内的科技巨头，全都在VPD领域展开了密集的专利和技术布局。

在元器件供应端，如MPS(芯源系统)、Vicor等全球顶尖的电源芯片厂商，也都在主攻这“最后几毫米”的VPD供电痛点，通过超高集成度的封装魔法，将降压模块做到了极致微小。可以预见，谁掌握了垂直供电网络，谁就拿到了下一代AI算力爆发的门票。

04 守卫底座：黑科技背后的“炼狱”与昂科的使命

然而，最前沿的黑科技，往往伴随着最严苛的工程代价。VPD架构虽然完美解决了路径和空间问题，但它却带来了一个极其恐怖的“极限散热噩梦”。我们将发热量巨大的电源模块，贴在了同样是“火炉”的GPU正背面。这种“热区重叠”就像双层电热毯一样夹着主板，并且背面的电源模块安装高度被死死限制在极狭小的空间(如2毫米以内)内，极难享受主板正面充裕的液冷散热资源。

这揭示了一个残酷的商业现实：在如此极端恶劣、炙烤的高温高压环境下，只要有一颗位于GPU背面的底层电源IC因为体质不佳而发生早期失效，引发的将是价值数十万美金的AI算力节点瞬间宕机！在毫无容错率的兆瓦级AI工厂里，防患于未然是唯一的出路。这正是昂科技术(Acroview)切入800V及VPD核心产业链的绝佳契机与不可替代的价值主张。作为这座精妙算力底座的“守门员”，昂科V9000全自动ABI老化测试方案为AIDC产业链提供了量产级的生命线保障：

• 量产级高效并发： 满足800V及VPD架构海量电源芯片的交付需求，标准机型支持512颗以上芯片同时拉载测试，配合全自动化分选，拒绝产能瓶颈。

• 模拟极端环境： 针对VPD极限散热痛点，V9000不仅能实现单颗被测芯片的独立精准控温，更能提供高达1200A的超大稳态电流拉载！

在这些娇贵的电源芯片被焊死在主板背面之前，昂科V9000就能完美模拟出它们未来将面临的最极端工况，将所有潜在的早期失效隐患严苛剔除。

昂科V9000全自动ABI老化测试设备图或测试业务逻辑图

AI的尽头是能源与散热。从48V到800V高压直流，从横向绕行到垂直穿透，供电架构的物理级重构已经拉开大幕。巨头们按下了算力狂飙的加速键，设计了精妙绝伦的供电网络；而这条极致生命线100%的安全与可靠，正需要最严苛的老化测试技术来托底。
